＜新商品＞パーティクルフィルター
＜新商品＞パーティクルフィルター
パーティクルフィルター《特願中》
パーティクルフィルターはエマルジョン化した工業洗浄廃液油分除去フィルターとして開発されたカートリッジフィルターです。
洗浄後の廃液油分を２つの特殊繊維を利用したカートリッジフィルターの働きにより効率よく除去することができます。
特 長
- 高性能フィルター（Ａ）と超高性能フィルター（Ｂ）を組み合わせたものです。
- 高性能フィルター（Ａ）は平均孔径３.５μm以下の濾材を多層に形成させ油分除去性能を向上させている。
- 超高性能フィルター（Ｂ）は繊維直径２nm以下の濾材で電荷物性を利用することで高性能濾材（Ａ）を通過した微細な粒子を引き寄せ保持する濾過方法です。
- 使用条件は液温１０?７０℃と広範囲です。
- ハウジングは市販の１０インチ（２５０mm）２０インチ（５００mm）サイズで対応可能です。
ｎ─ヘキサン抽出量
 試料名 |
洗浄液（強アルカリ性電解水）を使用して油分（工作油）の付着した部品等を洗浄した廃液。 |
|---|---|
| 採取日時 |
２００７年１０月１０日 |
| 採取場所 |
弊社試験室 |
| 採取者 |
アルプス工業（株） |
| 検査者 |
山根技研（株）環境計量士 根岸順治 |
| 計量方法 |
環告６４号付表４ |

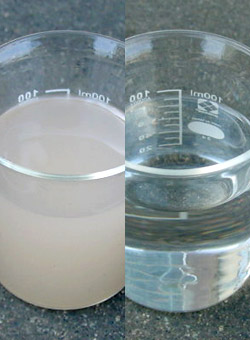

| パーティクルフィルター通過前 | パーティクルフィルター通過後 |
|---|---|

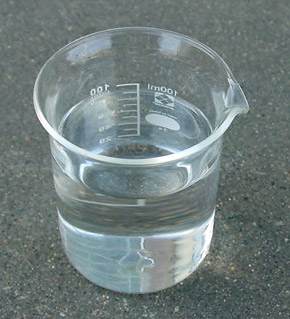

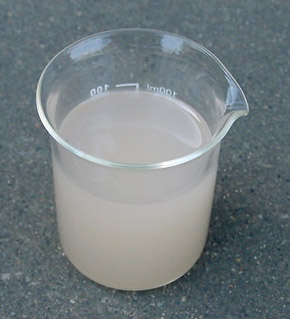

| ４３（mg/L） | ０.３０（mg/L） （水質汚濁防止法 ５mg/L以下） |
 |
 |
導入事例
水洗浄装置（クロージドシステム）⇒第３洗浄槽（仕上げ）
廃液処理費用（某社）
- パーティクルフィルタ導入前処理費用
- 処分費（廃アルカリ エマルジョン）
ドラム缶（２００Ｌ） ＠１５０００
収集運搬費 車 ＠２５０００
タンクローリー車 年間４回（５m3⇒５０００Ｌ⇒２５本/ドラム缶）
処理費
２５本×４回×１５０００＝１５０００００
２５０００×４回＝１０００００
《１６０００００》 ∴８０円/Ｌ - パーティクルフィルタ導入後処理費用
- パーティクルフィルター交換回数 ２０回
２０回×１１０００円＝２２００００ - 低減効果
- 《１３８００００》（処理量は油分濃度によって異なります）
コンプレッサードレン油分除去装置
コンプレッサードレンから排出される油分除去際策はいかがですか？
- 水質汚濁防止法の生活環境項目（ノルマルヘキサン抽出物含有量）（全国基準５mg/L）をクリアし、濾過後の廃液は排水口へ流せます。
※都道府県によっては、条例により全国基準より異なる場合があります。 - コンプレッサー油分除去費用が大幅に低減できます。
- ドラム缶にドレン廃液を溜める必要がなくなります。
コンプレッサードレン油分処理費用
- 装置導入前処理費用
- ２５円/Ｌ×４０Ｌ/日×２２日/月×１２ヶ月＝２６４０００円/年
- 装置導入後処理費用
- １２円/Ｌ×４０Ｌ/日×２２日/月×１２ヶ月＝１２６７２０円/年
- 低減効果
- １３７２８０/年（▼５２.０％減）
工業洗浄廃液油分除去フィルターの寿命（交換目安）
処理量約１０００リットルでフィルター交換（処理量は油分濃度によって異なります）コンプレッサードレン油分除去装置
コンプレッサードレン油分除去装置・特長
- ドレンホースを接続するだけで廃液をタンクに貯蔵。（衛生管理）
- 液面センサーの働きにより自動運転可能。（オーバーフローの心配がない）
- タンク内の油分濃度を分散する攪拌シャワー付き。（フィルターの寿命延長）
- パーティクルフィルター搭載により、そのまま排水可能。（５mg/L）
コンプレッサードレン油分除去装置の仕様
| AWK-2501/2Q34 ２５０Ｌタイプ |
AWK-B2501/2Q34 ２５０Ｌビッグタイプ |
AWK-5001/2Q34 ５００Ｌタイプ |
|
|---|---|---|---|
 |
 |
 |
|
| 処理能力 | ４?６L/min | １０L/min | ８?１２L/min |
| 処理後の油分濃度 | ５mg/L以下 | ||
| 処理方法 | パーティクルフィルター(A)(B)搭載による | ||
| 処理量（１００mg/L） | 約１０００L | 約１５００?２０００L | 約２０００L |
| 寿命（交換目安） | 廃液吐出量が減少した時、圧力計が０.２MPaに到達した時 処理後の油分濃度が５mg/L以上になった時（目視可） |
||
| 交換後のフィルター | 使用済み後のフィルター処理は産廃処理で願います | ||
| 設置場所 | 直射日光や雨、風の影響の少ない場所に設置。（移動可能） | ||
| 接続口径 | ３/４インチ | ||
| 装置寸法 | ５７０×７５０×１１４０以下 | ||
| 装置構成 | 貯水タンク容積１３０リットル、貯水量１１０リットル 濾過ポンプ、工業洗浄廃液油分除去フィルター、操作スイッチ等 |
||
注意事項
- 処理量は油分濃度（ＳＳ含む）によって大きく異なります。（上表）あくまで目安となる数字で、保証値ではありません。参考値として見て下さい。
- 工業洗浄廃液油分除去フィルター(A)(B)の寿命は、稼働時間、使用する潤滑油や油分濃度によって異なります。
- コンプレッサードレン油分除去以外に使用しないで下さい。
- 原油（なま油）を直接、コンプレッサードレン廃液供給口に絶対に入れないでください。
- 上表はスクリュコンプレッサーの基準値です。
